陶瓷阀门

PZ73G手动陶瓷刀闸阀

产品简介：

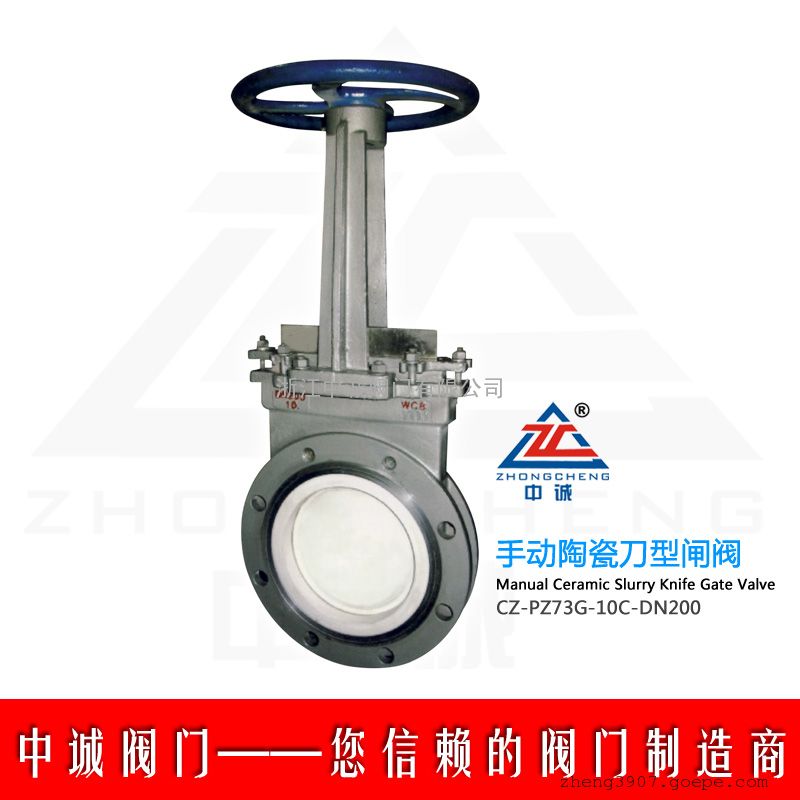

PZ73G手动陶瓷刀闸阀

产品详细信息：

产品概述

陶瓷刀闸阀又叫陶瓷排渣阀，是闸阀的一种，包括高压工程陶瓷闸阀和中低压工程陶瓷闸阀。它的阀体采用碳钢（WCB）材质，内衬采用ZTA工程陶瓷。公称通径一般为：DN50-DN400，中低压工程陶瓷闸阀的公称压力一般为：PN1.0-PN6.4MPa,高压工程陶瓷闸阀的公称压力一般为：PN10.0— PN16.0MPa。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化，有电动，手动和锥齿轮传动。连接方式一般采用对夹式连接。

pz73g陶瓷阀主要零件材料

阀体、阀盖	不锈钢、碳钢	型　号　　　　type	公称压力　　（mpa）	试验压力（mpa）		工作温度	适用介质
闸板	耐磨合金+不锈钢、碳钢	型　号　　　　type	公称压力　　（mpa）	壳体	密封	工作温度	适用介质
阀杆	不锈钢	cz43tc cz643tc cz943tc	1.0	1.5	1.1	≤150℃	煤渣、灰渣、渣水混合物等介质
密封面	耐磨合金或结构陶瓷			1.6	2.4	1.8

z73tc陶瓷阀主要连接尺寸

型号	pn	尺寸（mm）
型号	pn	dn	l	d	d0	≈h
z43tc	1.0mpa	50	90	160	180	285
		65	90	180	180	298
		80	90	195	220	315
		100	90	215	220	365
		125	90	245	230	400
		150	100	280	280	475
		200	100	335	360	540
		250	110	390	360	630
		300	120	440	400	780
		350	130	500	400	885
	1.6mpa	50	90	160	180	285
		65	90	185	180	295
		80	90	200	220	315
		100	90	220	220	365
		125	90	250	230	400
		150	100	285	280	475
		200	100	340	360	540
		250	110	405	360	630
		300	120	460	400	780
		350	130	520	400	885
