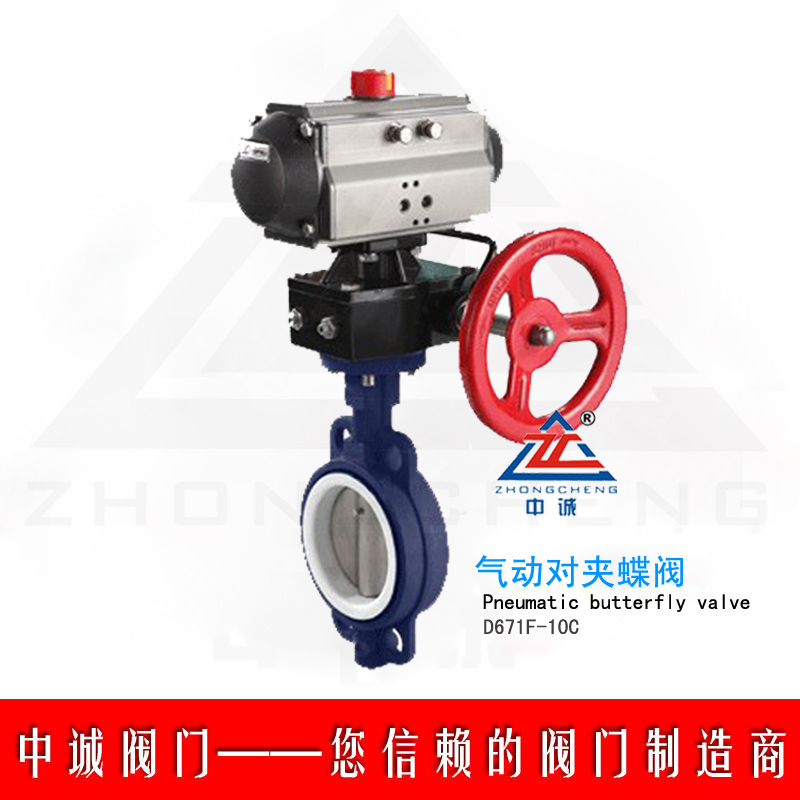

D671F气动四氟密封对夹蝶阀
产品简介:
D671F气动四氟密封对夹蝶阀
产品详细信息:

阀门材质

1、阀体材质:灰铸铁、球墨铸铁、铸钢、不锈钢等

2、阀板材质:不锈钢、聚四氟乙烯、增强聚四氟乙烯

3、阀座:PTFE

使用要求

1、公称通径:DN50-600mm

2、公称压力:1.0—1.6Mpa
3、适用温度:-180℃—235℃

4、驱动形式:手动、电动、气动

产品特性

1、阀体采用分体式,现场更换零件方便。表面采用环氧涂层,具有防腐性和耐磨性,在盐溶液、油脂、酒精、石油、弱酸酸碱及潮湿环境中具有良好的抵抗力。
2、密封的关键在于阀座,我们选择合理的结构形式---沟式,配以阀座基部的硅橡胶衬垫调节阀门的密封性能,在合理的压力比中,使阀门在规定的压力范围,无任何泄漏。实现完全气密,气压试验无可见泄露。
3、采用带有球形密封表面的衬聚四氟乙烯包衬阀板。
4、体积小,重量轻,扭矩小,操作方便。寿命长,启闭试验数万次完好无损。
5、有优良的切断性能称耐久性能,兼备调节。可做快速切断或调节流量之用。
4.多功能性
广泛用于石油,化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上,适用于多种有强腐蚀性的介质,如:硫酸、氢氟酸、磷酸、氯气、王水等。
阀门材料:铸铁、碳钢、不锈钢
密封材料:天然橡胶(NR)-20~+85℃
乙丙橡胶(EPDM)-40~+125℃
丁晴橡胶(NBR)-20~+82℃
硅橡胶(SI)-70~+150℃
氟橡胶(FPM)-23~+150℃
氟丁橡胶(CR)0~+80℃
丁基橡胶(IIR)-40~+100℃
聚四氟乙烯塑料(PTFE)+10~+150℃

法兰连接尺寸:GB4216-84,GB9115-88
结构长度:GB2221-89;
压力试验:GB?T13927-92;
适用介质:淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

公称通径(DN)LDD1Z-ΦdHH0AB
50431651254-186331518065
65461851454-187033018065
80462001608-188339024572
100522201808-1810543124572
125562502108-1811545524572
150562852408-2213762635593
200603402958-2216472035093
2506839535012-22206800550350
3007844540012-22230860600350
3507850546016-22248883600350
40010256551516-26289972600350
45011461556520-263201043750380
50012767062020-263431098750380
60015478072520-304131236750380
70016589584024-304781431750380
800190101595024-335251488750380
