D641W气动通风蝶阀
产品简介:
D641W气动通风蝶阀
产品详细信息:

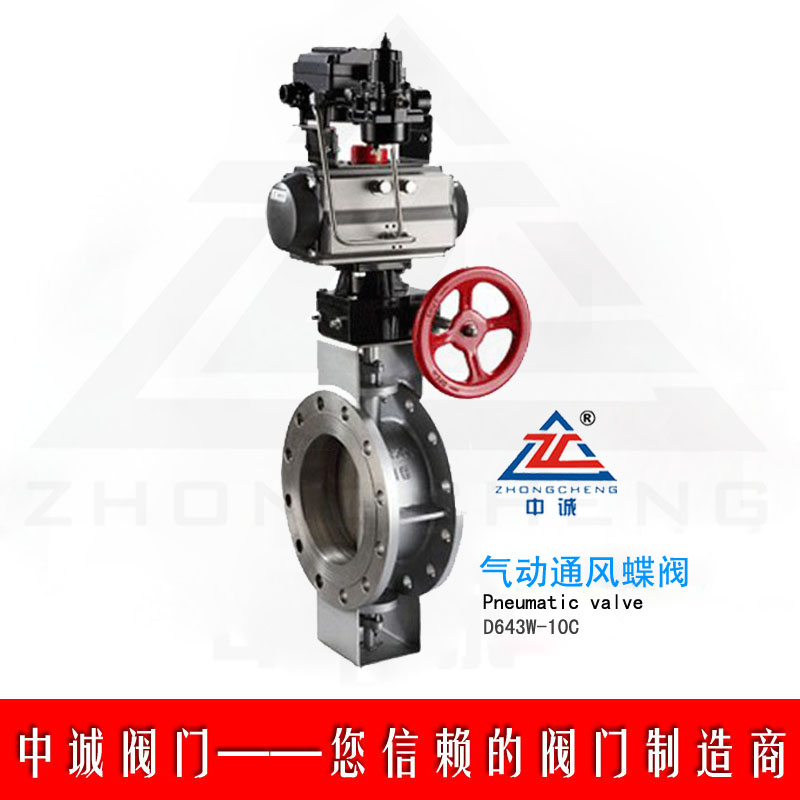

D641W-1C气动通风蝶阀简介

气动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D641W-1C气动通风蝶阀采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D641W-1C气动通风蝶阀执行机构

采用GT或AT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、
GT/AT气动执行器选用铝合金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、
GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D641W-1C气动通风蝶阀附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

D641W-1C气动通风蝶阀主要技术参数

公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1.5%泄漏量
适用介质
煤气、含尘气体、烟道气等。
适用温度
气传动、电传动。

D641W-1C气动通风蝶阀主要零件的材质

零件名称
材料
阀体
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料
氟塑料、柔性石墨

D641W-1C气动通风蝶阀外形尺寸 (PN0.5、2.5)

公称通径
毫米
结构长度
(标准值)
        外形尺寸
      (参考值)
                         连接尺寸(标准值)
气动执行器型号
                       0.05MPa和0.25MPa
DN
英寸
L
H
H1
D
D1
D2
Z-d
A
W
100
4
120
105
--
210
170
144
4-18
140
70
GTD63
125
5
120
120
--
240
200
174
8-18
140
70
GTD63
150
6
120
132
--
265
225
199
8-18
186
91
GTD83
200
8
140
160
--
320
280
254
8-18
186
91
GTD83
250
10
140
187
--
375
335
309
12-18
186
91
GTD83
300
12
170
220
--
440
395
363
12-22
254
120
GTD110
350
14
170
245
--
490
445
413
12-22
254
120
GTD110
400
16
190
270
--
540
495
463
16-22
254
120
GTD110
450
18
190
297
--
595
550
518
16-22
296
137
GTD127
500
20
190
322
--
645
600
568
20-22
296
137
GTD127
600
24
210
377
--
755
705
667
20-26
296
137
GTD127
700
28
210
430
--
860
810
772
24-26
384
173
GTD160
800
32
210
487
--
975
920
878
24-30
384
173
GTD160
900
36
250
537
--
1075
1020
978
24-30
384
173
GTD160
1000
40
250
587
--
1175
1120
1078
28-30
501
208
GTD190
1200
48
250
687
--
1375
1320
1280
32-30
501
208
GTD190
1400
56
300
700
--
1575
1520
1480
36-30
501
208
GTD190
1600
84
300
895
--
1790
130
1690
40-30
501
208
GTD190
1800
72
300
995
--
1990
1930
1880
44-30
1090
230
AW17
2000
80
300
1095
--
2190
2130
2090
48-30
1090
230
AW17
